阿瑞仕公司北斗GPS双频高精度定位天线实测报告

文章来源:深圳市阿瑞仕科技有限公司 人气:464 发表时间:2020-04-09 10:35:39
返回列表
分享:

        全球卫星导航系统处于高速发展阶段,导航系统应用市场竞争异常激烈,作为全球四大导航系统之一的北斗卫星导航

系统将在2020年建成覆盖全球的北斗卫星导航系统。随着北斗三号信号的到来,我们也将进入GPS L1、L2、L5和北斗B1、

B3I、B2a等多频卫星导航定位时代。为了推动北斗导航系统的应用市场,深圳华大北斗科技有限公司(以下简称"华大北斗")

研发了一款支持新一代北斗三号信号体制的多系统双频段高精度基带射频一体化SoC定位芯片HD8040D,该款芯片支持GPS、

GLONASS、伽利略和我国BDS全系统,以及L1/L2/L5和B1/B3I/B2a全频段,由于其支持多频点信号同时接收和处理,因此可实

现芯片级双频差分高精度定位,在无地基增强条件下可达亚米级定位精度。

       CEO1612H是一款高性能的双频GNSS定位模块,搭载了华大北斗HD8040D GNSS SoC芯片。该模块支持北斗三代卫星

信号,支持全球所有民用导航系统(北斗、GPS、GLONASS、Galileo、QZSS、IRNSS及SBAS).CEO1612H模块集成了高效

的电源管理系统,为GNSS导航应用提供了高精度、高灵敏度、低功耗的解决方案。


CEO1612H产品特性

支持所有民用导航卫星系统 、支持北斗三号卫星体质 (B1C、B2a)。

同时接受L1、L5双频多模信号。

▲显著提高卫星定位精度至亚米级,优异的抗多径干扰功能提升城市场景下定位表现。

▲是一款高集成度标贴模块,最优性价比高精度的定位方案。

还支持印度单IRNSS模式。


       浓情四月,深圳市阿瑞仕科技有限公司推出了一系列双频高精度定位天线,为了验证双频高精度定位天线和CEO1612H

模块的性能,我们分别采用不同尺寸的双频高精度定位天线搭配CEO1612H模块进行了实测对比,下面是测试结果:


CEO1612H 带三种不同尺寸双频天线测试对比图。





       三种双频天线(25+18)mm、(35+25)mm、(50+40)mm,对应颜色红、黄、蓝

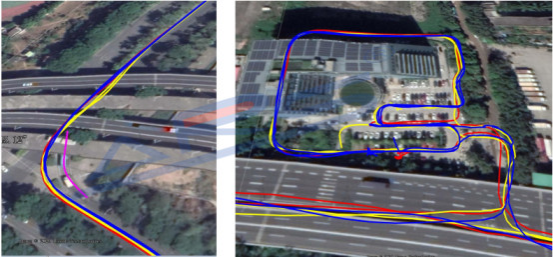

 v 整体测试效果图

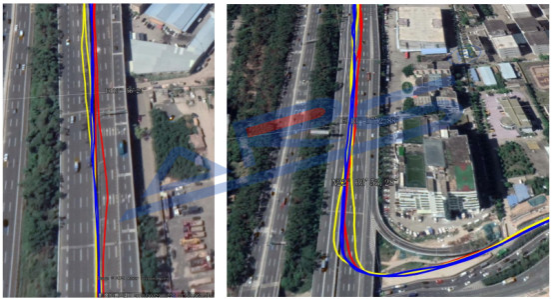

     v 局部放大效果图


v 测试结论:

CEO1612H 模块接三种双频天线,测试轨迹在开阔地带轨迹基本重合,在高架桥下,

(50+40)mm的天线轨迹更接近实际路线。

1.3 CEO1612H 模块接(25+18mm 双频天线与单频多模模块 U模块,T模块对比测试

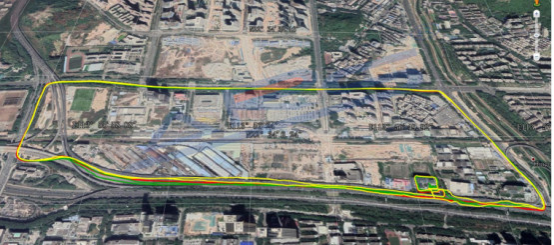

v 整体效果图(红色:CEO1612H;绿色:U模块,黄色:T模块

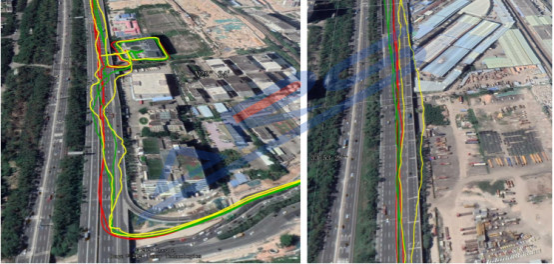

v 局部放大效果图





综上测试,得出如下结论:

       v 双频多模系统模块性能明显优于单频多模模块。

       v 双频多模定位模块能有效解决静态偏移问题。我们在测试过程中,特别是在红绿灯路口,双频定位模块基本上不存

         在漂移现象,而单频多模存在漂移。

       v 双频多模定位模块在弱信号下也能有效的解决轨迹漂移问题。

      v 测试结论:弱信号下实测轨迹,CEO1612H 优于 U模块 优于 T模块。



      深圳市阿瑞仕科技有限公司目前已批量供货的高精度双频定位天线有下面几种型号:(点击图片可跳到对应产品介绍页)



ARGB184A154A:北斗GPS双频高精度定位天线低成本方案,单一馈电输出,能满足双

      频高精度定位的最低要求。




ARGB254A184A:北斗GPS双频高精度定位天线高性价比方案,两个天线单独馈电输出,

能满足双频高精度定位的低成本高性能的要求,性价比最高的双频天线选择。




ARGB354C254A:北斗GPS双频高精度定位天线高性能方案,兼顾双天线轴比好的优势,

又能满足双频高精度定位的低成本要求,在追求性能的同时兼顾了低成本的双频天线选择。





ARGB506C404C:北斗GPS双频高精度定位天线最佳性能方案,上下叠层天线均采用双馈天线设

计,可以有效保证天线的轴比和不圆度满足高精度高性能接收机的要求,天线性能和各种天线参数均

能满足高精度高性能卫星定位需求,追求最佳性能的双频天线选择。
