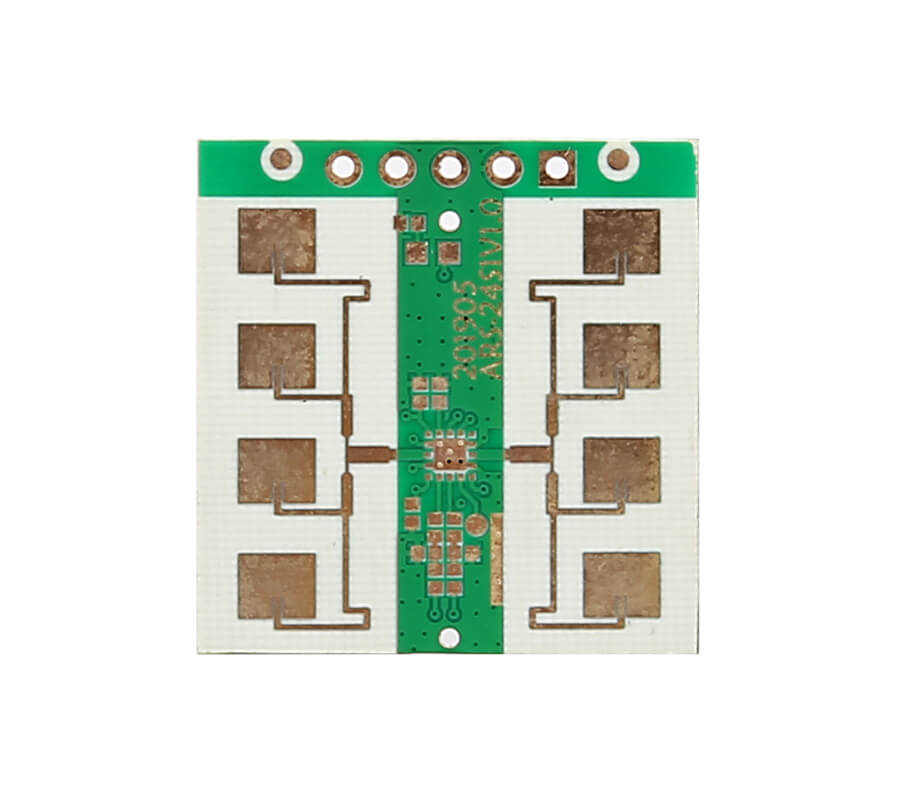

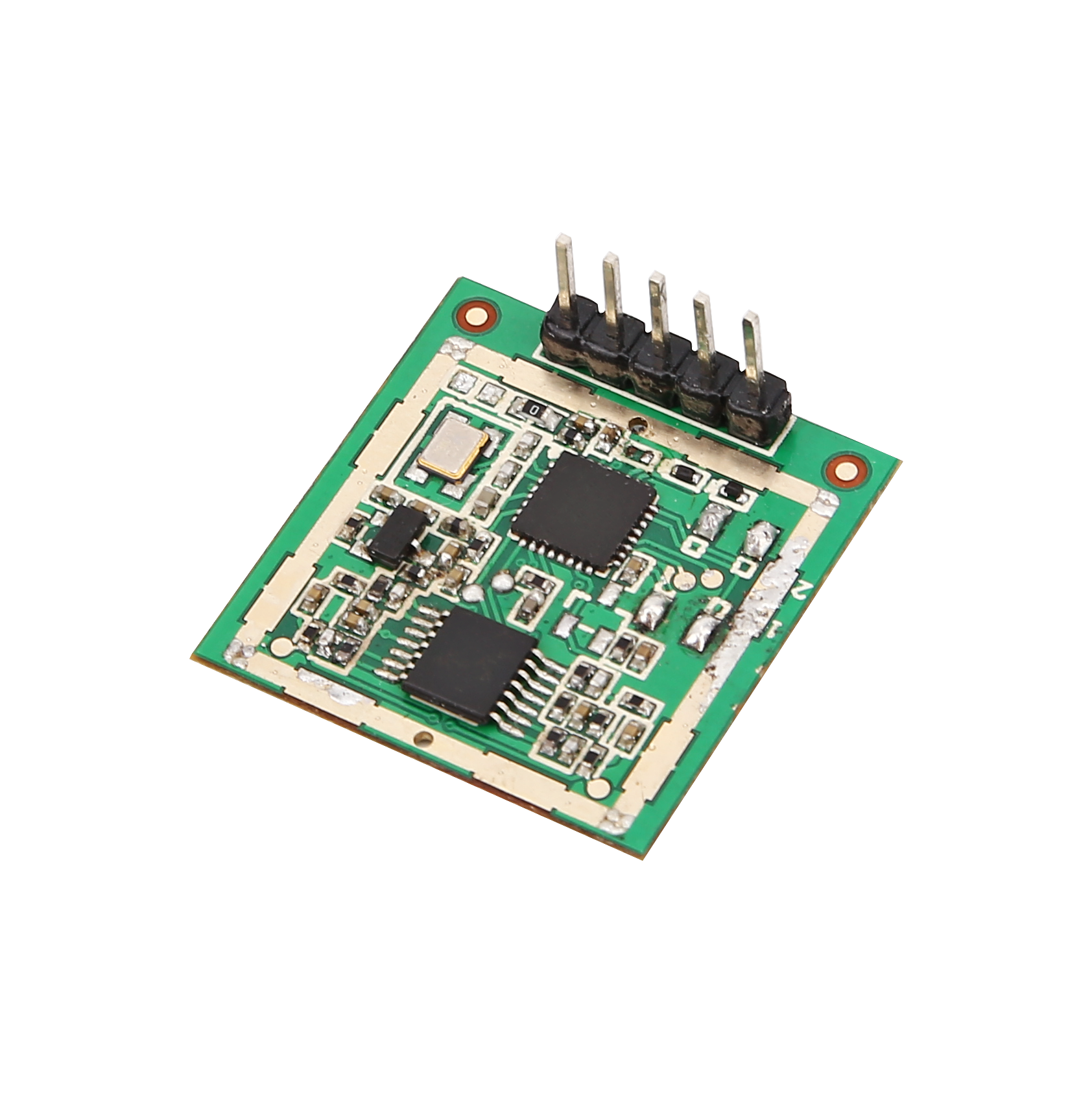

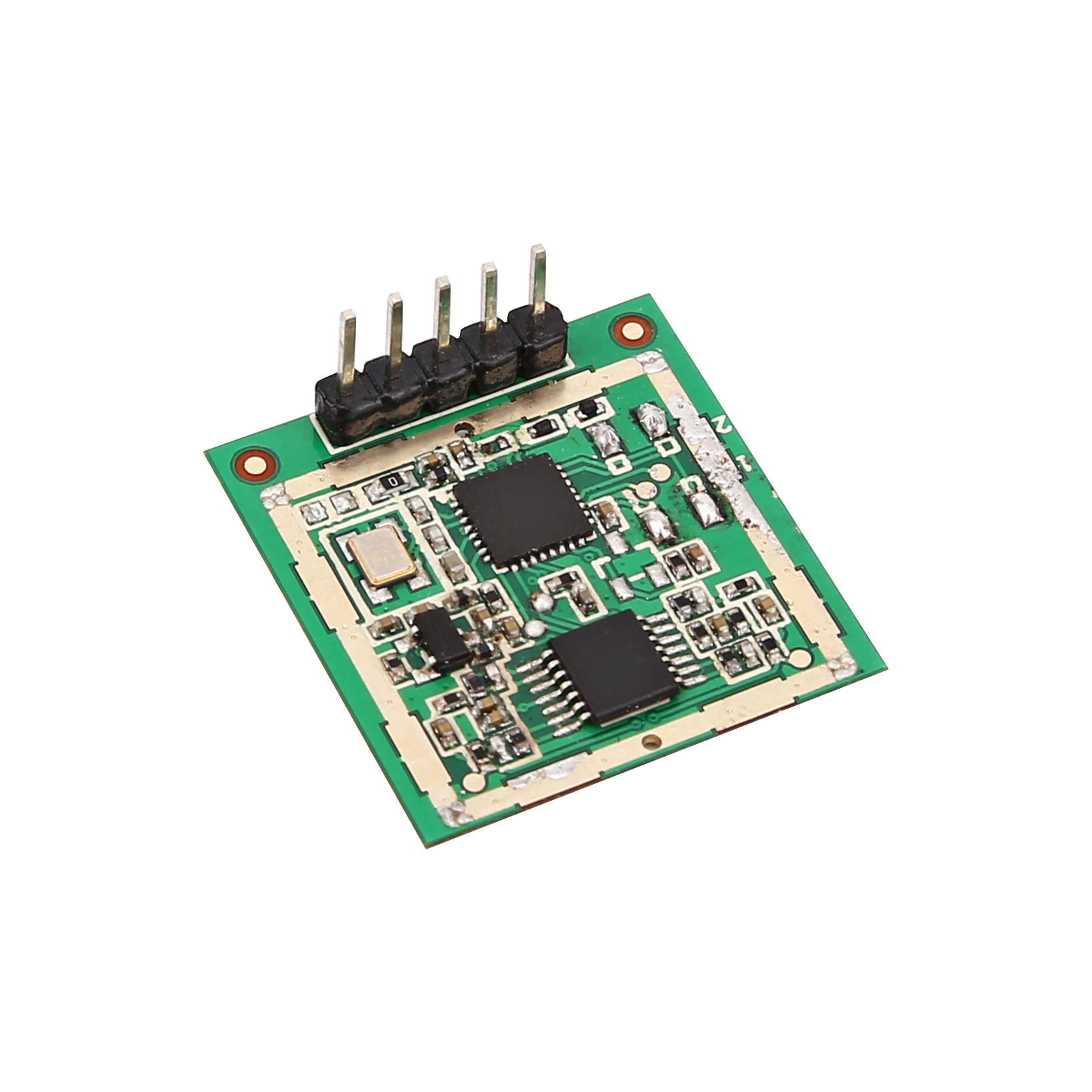

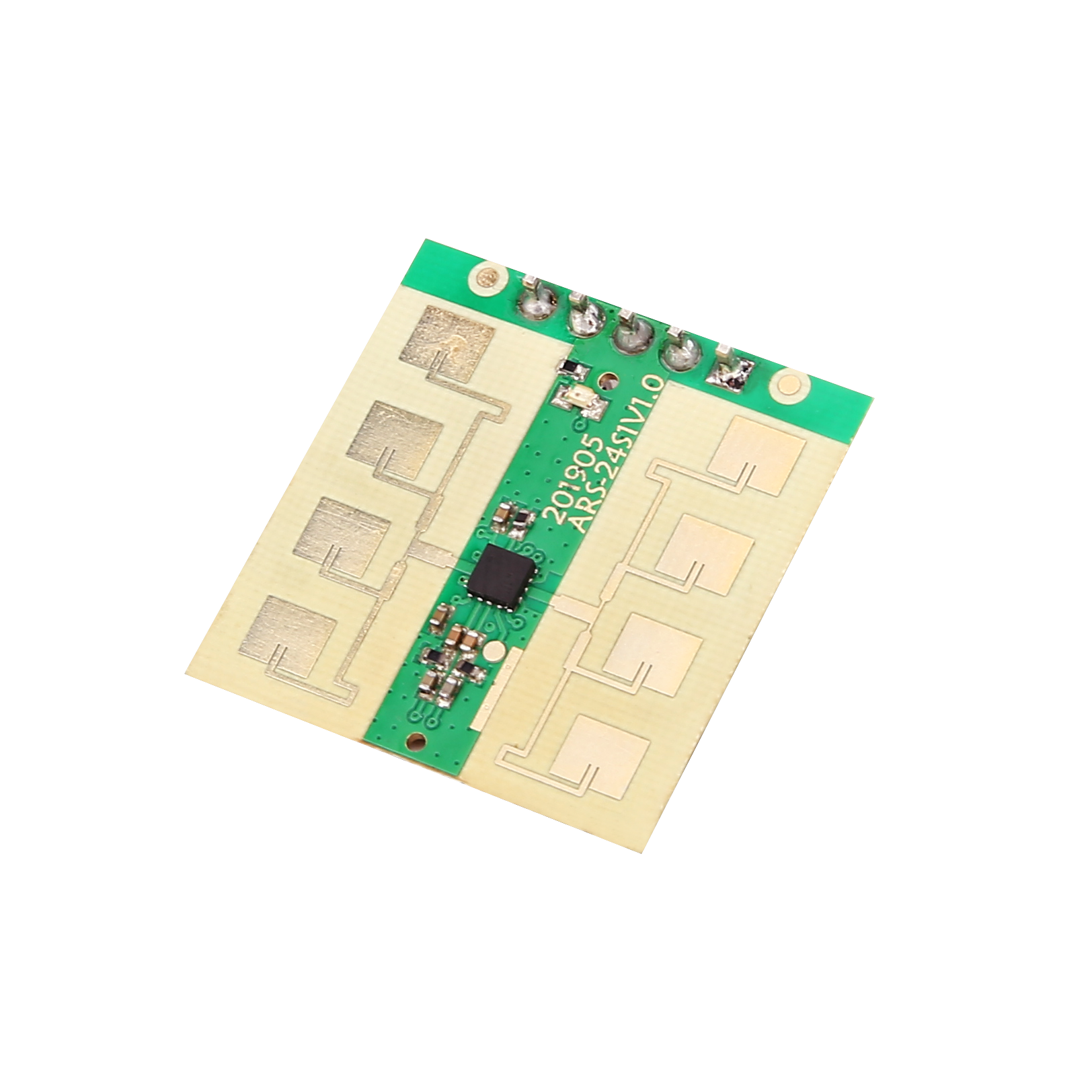

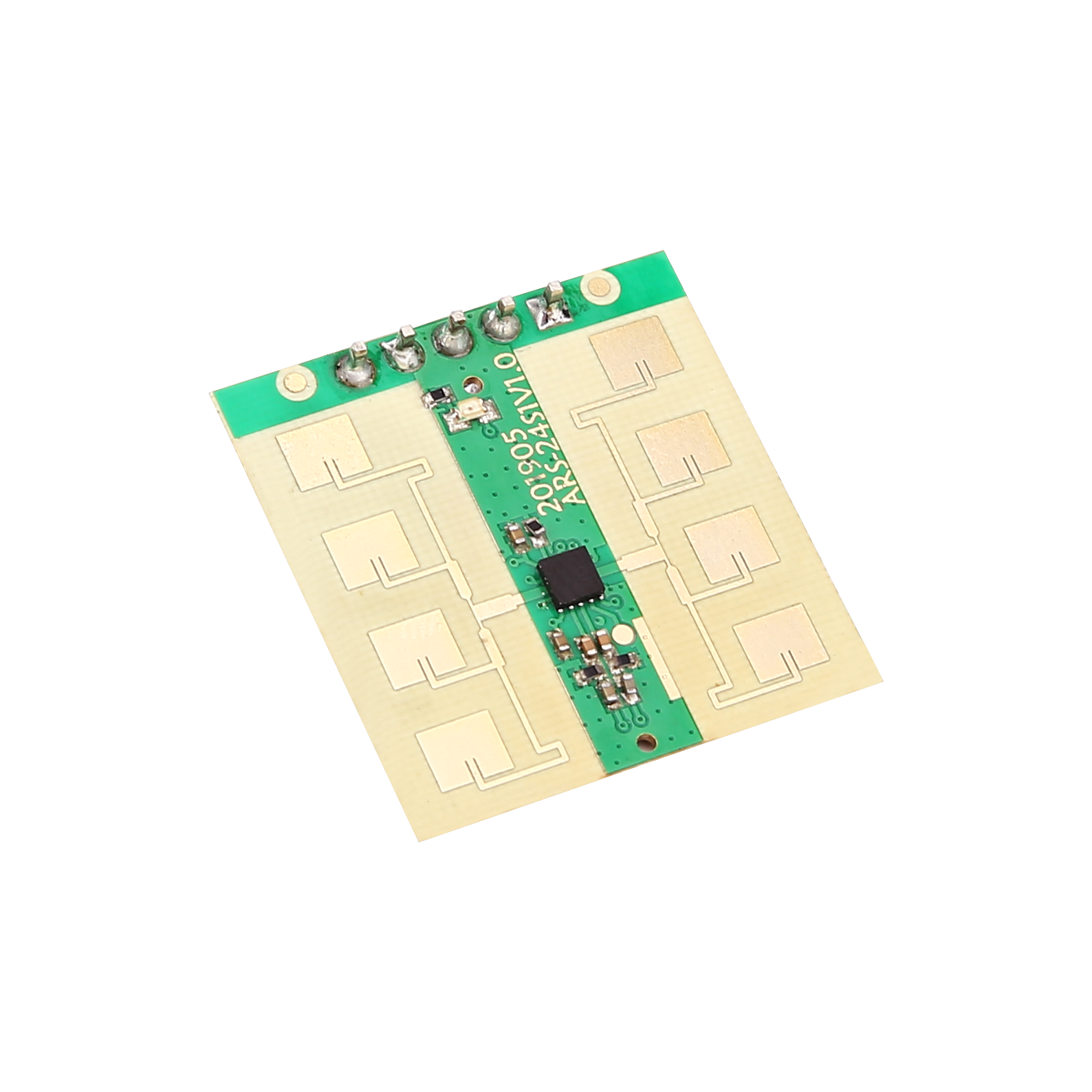

产品简介:ARS-24S1雷达前端是一款带MCU的低成本双通道K波段雷达前端模块,模块采用平面微带天线设计,波束宽度为80ºX32º,可以工作于FSK/FMCW/CW 工作模式,双通道工作可以探测目标的运动方向。带串口输出,可以直接应用于...
产品型号:ARS-24S1
产品尺寸:27*25(mm)±0.3mm
电路板尺寸:
端子:5PIN输出
接头:
连接线:
安装方式:
1. ARS-24S1雷达前端是深圳市阿瑞士科技有限公司推出的一款低成本双通道K波段带VCO和MCU的雷达前端模块,可以直接输出串口控制信号。模块采用平面微带天线设计,波束宽度为80ºX32º。
2. ARS-2401雷达前端应用主要涉及工业控制、军事安防和交通工程领域,产品的功能应用多样,包括:探测运动目标速度,辨别运动目标方向,尤其适用于探测静态或动态目标的距离信息。
3. ARS-2401雷达前端可以工作于FSK/FMCW/CW 工作模式,双通道工作可以探测目标的运动方向。具有独立的发射和接收路径,可以获得最大增益。
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
发射机/接收机特性 |
|
|
|
|
|
|
发射频率 |
ƒVCO |
24 |
24.125 |
24.25 |
GHz |
|
输出功率(EIRP) |
Pout |
|
|
20 |
dBm |
|
接收机增益 |
Gain |
15.5 |
20 |
26.5 |
dB |
|
相位误差 |
ЄP |
0 |
|
24 |
Deg |
|
幅度误差 |
ЄA |
-1 |
|
+1 |
dB |
|
测距范围 |
Range |
0.2 |
|
10 |
M |
|
测距精度 |
Accuracy |
|
±0.2 |
|
M |
|
|
|
|
|
|
|
|
天线特性 |
|
|
|
|
|
|
波束宽度(-3dB) |
水平方向 |
|
80 |
|
° |
方位角 |
|
垂直方向 |
|
32 |
|
° |
仰角 |
天线增益 |
|
|
10 |
|
dBi |
|
旁瓣抑制比 |
水平方向 |
|
13 |
|
dB |
方位角 |
|
垂直方向 |
|
13 |
|
dB |
仰角 |
电源特性 |
|
|
|
|
|
|
正向工作电压 |
VCC |
3.2 |
3.3 |
3.4 |
V |
|
正向工作电流 |
ICC |
|
47 |
57 |
mA |
|
休眠电流 |
ISC |
|
20 |
|
uA |
|
