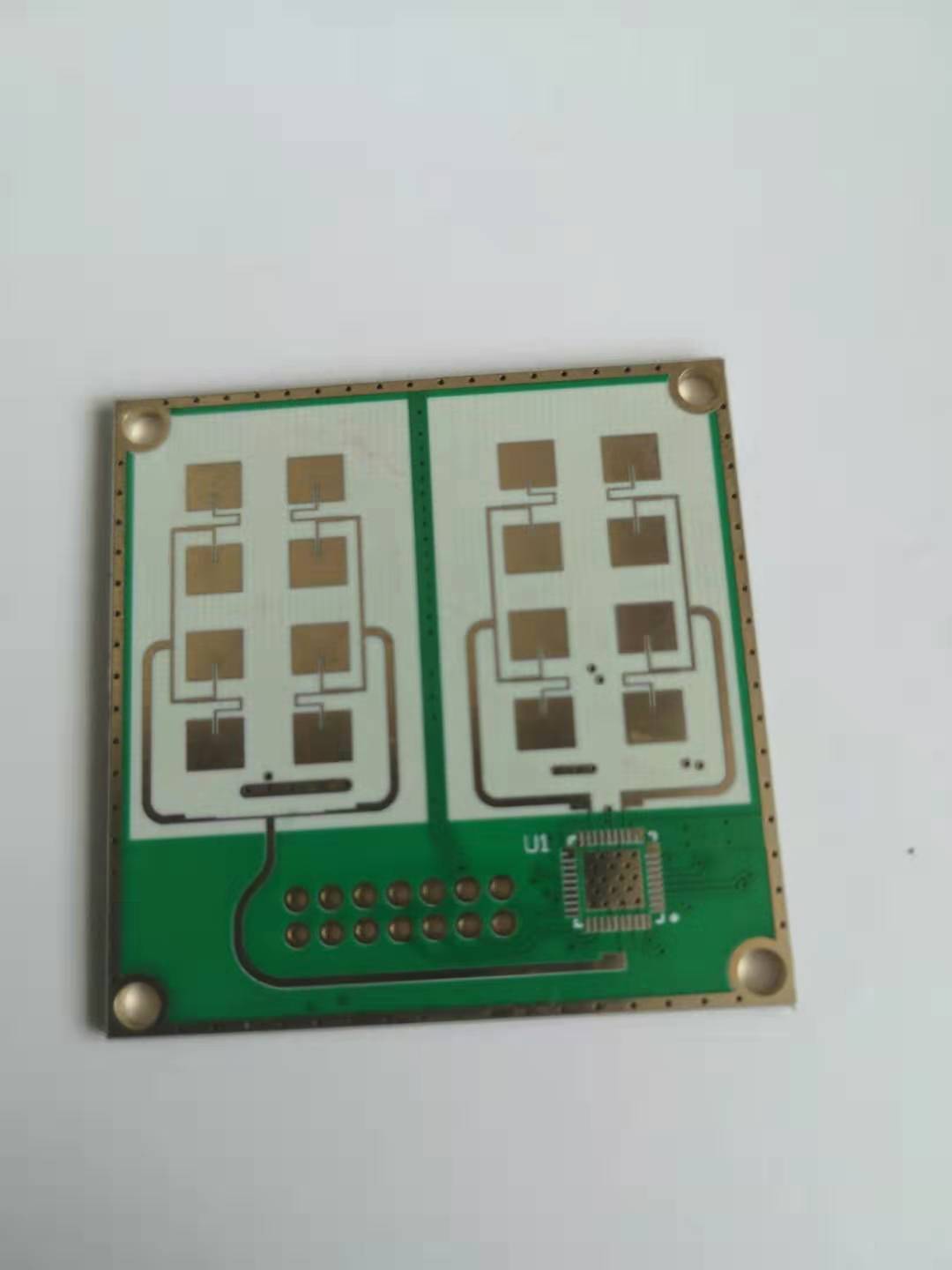

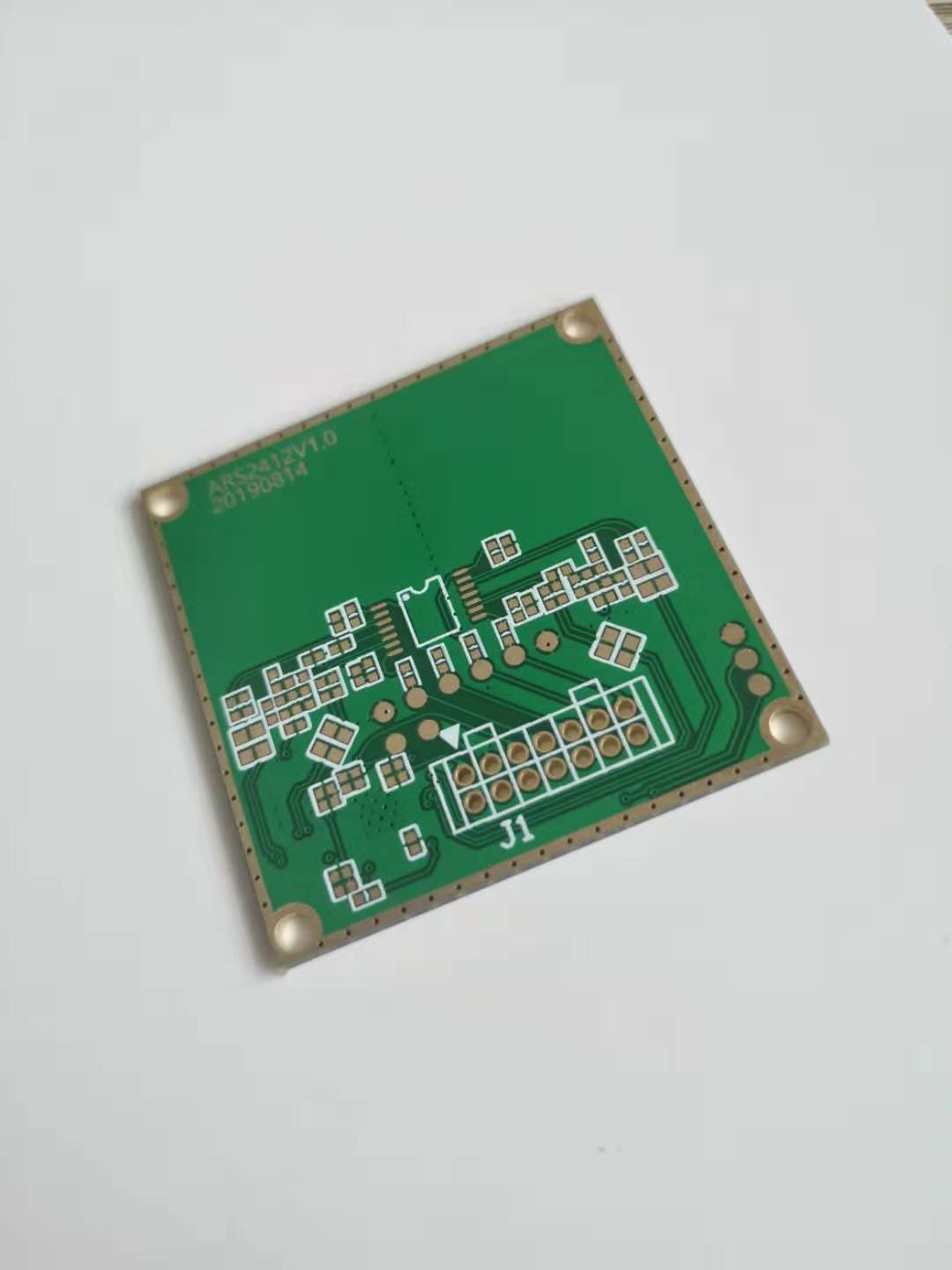

产品简介：ARS-2412雷达前端是深圳市阿瑞仕科技有限公司推出的一款低成本一发两收K波段带VCO的雷达前端模块。模块采用平面微带天线设计，天线波束宽度为80ºX32º。ARS-2412雷达前端可以工作于FSK/FMCW/CW 工作模式，双接收通...
产品型号：ARS-2412
产品尺寸：40x40mm
电路板尺寸：
端子：
接头：
连接线：2x7pin
安装方式：
1. ARS-2412雷达前端是深圳市阿瑞仕科技有限公司推出的一款低成本一发两收K波段带VCO的雷达前端模块。模块采用平面微带天线设计，天线波束宽度为80ºX32º。
2. ARS-2412雷达前端应用主要涉及工业控制、军事安防和交通工程领域，产品的功能应用多样，包括：探测运动目标距离和速度，辨别运动目标方向，尤其适用于需要测试角度信息的雷达运用。
3. ARS-2412雷达前端可以工作于FSK/FMCW/CW 工作模式，双接收通道工作可以探测目标的角度信息。具有独立的发射和接收路径，可以获得最大增益。
一、 雷达前端技术参数
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
|
发射机/接收机特性 |
|
|
|
|
|
|
|
发射频率 |
ƒVCO |
24 |
24.125 |
24.25 |
GHz |
|
|
输出功率（TX） |
Pout |
6 |
11 |
15 |
dBm |
|
|
输出功率调整 |
αTX |
3 |
9 |
|
dB |
通过SPI调整 |
|
接收机增益 |
Gain |
19 |
26 |
31 |
dB |
|
|
SSB噪声系数 |
NSSB |
|
12 |
20 |
dB |
|
|
相位误差 |
ЄP |
0 |
|
10 |
Deg |
|
|
幅度误差 |
ЄA |
-1 |
|
+1 |
dB |
|
|
|
|
|
|
|
|
|
|
天线特性 |
|
|
|
|
|
|
|
波束宽度（-3dB） |
水平方向 |
|
80 |
|
° |
方位角 |
|
|
垂直方向 |
|
32 |
|
仰角 |
|
|
天线增益 |
|
|
10 |
|
dBi |
|
|
旁瓣抑制比 |
水平方向 |
|
13 |
|
dB |
方位角 |
|
|
垂直方向 |
|
13 |
|
dB |
仰角 |
|
电源特性 |
|
|
|
|
|
|
|
正向工作电压 |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
正向工作电流 |
ICC |
150 |
210 |
270 |
mA |
|
|
环境特性 |
|
|
|
|
|
|
|
工作温度 |
TOP |
-40 |
|
105 |
°C |
|
|
储存温度 |
TSTG |
-50 |
|
150 |
°C |
|
|
结构特性 |
|
|
|
|
|
|
|
外形尺寸 |
|
40X40X5 |
mm |
|
||

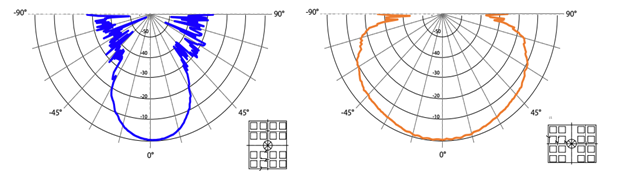

二、 天线方向图
|
接收天线方向图 |
水平面 |
半功率波束宽度 |
80° |
|
|
|
垂直面 |
半功率波束宽度 |
32° |
|
