产品简介：
产品型号：
产品尺寸：25*25*12mm
电路板尺寸：
端子：
接头：
连接线：
安装方式：

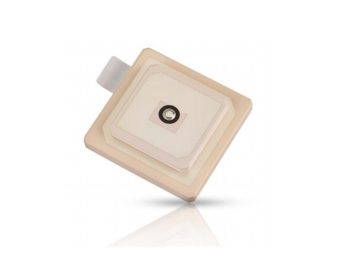

本天线为北斗GPS卫星导航高精度定位双频内置天线，可以接收GPS L1+GPS L2、BD2 B1、GLONASS L1 频段的卫星信号。天线是由25*25*4mm的单馈天线和18*18*4mm的单馈天线组合而成。
该北斗GPS高精度定位双频内置天线有如下特点：
² 满足双频高精度GNSS天线定位需求
²
两个单馈天线组成一个叠层天线
² 可以在GPS L1+L2波段工作
² 天线增益高，频带宽
符合RoHS要求
|
二、天线指标 |
||||
|
技术要求 |
技术指标 |
备注 |
||
|
频率范围 |
GPS L1/GPS L2， BD2 B1， GLONASS L1 |
|
||
|
Frequency Range |
|
|
||
|
极化方式 |
RHCP |
|
||
|
Polarization |
|
|
||
|
天线增益 Antenna Gain |
3dBi@L1：1575.42MHz 2dBi@L2：1227.6MHz |
在70*70 mm 接地底板上带电桥测试 |
||
|
|
|
|
||
|
输出驻波比 |
＜2.0 |
中心频率 |
||
|
Output VSWR |
|
|
||
|
输出阻抗 |
50Ω |
|
||
|
Output Impendance |
|
|
||
|
极化方式 |
右旋圆极化(RHCP) |
|
||
|
Polarization |
|
|
||
|
天线轴比 |
≤ 3dB@L1：1575.42MHz ≤ 5dB@L2：1227.6MHz |
在70*70 mm 接地底板上带电桥测试 |
||
|
Axis Ratio |
|
|
||
|
水平面覆盖角度 |
360° |
|
||
|
Horizontal Coverage |
|
|
||
|
|
|
|
||
|
三、工作环境 |
|
|
||
|
工作相对湿度 |
95% |
|||
|
Relative Humidity |
|
|||
|
工作温度 |
-40～+80℃ |
|||
|
Operating Temperature |
|
|||
|
储存温度 |
-45～+85℃ |
|||
|
Store Temperature |
|
|||
|
|
|
|
||
|

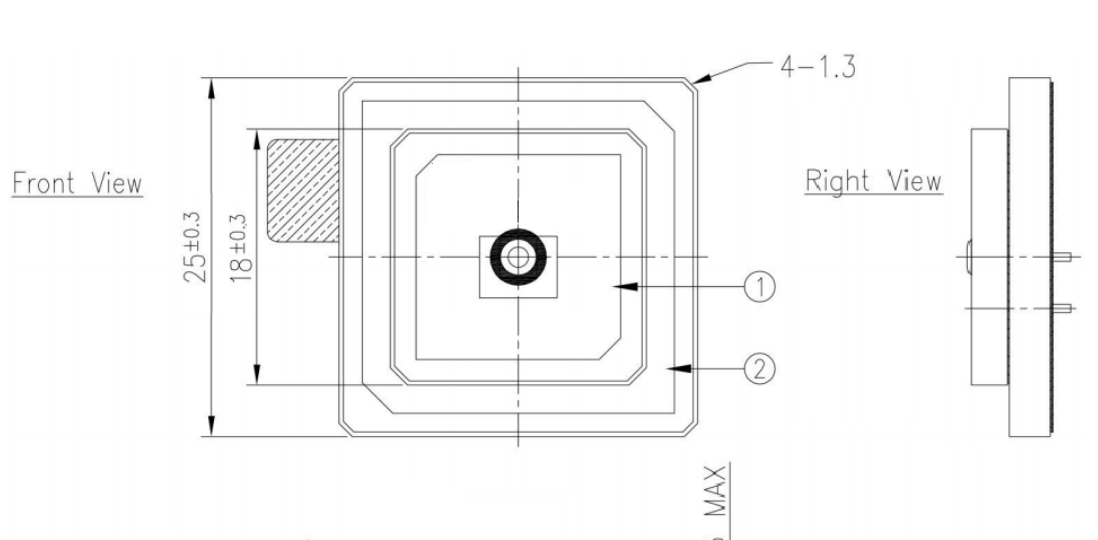

四、结构特性 |
|
|
||
|
天线尺寸 |
25*25*11mm |
|||
|
Dimension |
|
|||
|
推力 Thrust |
|
50N~100N |
||
|
重量 Weight |
|
≤30g |
|
|
