产品简介:本天线为北斗 GPS 卫星导航高精度定位双频内置天线,可以接收 GPS L1+GPS L2、 BD2 B1、GLONASS L1 频段的卫星信号。天线是由 50*50*6mm 的双馈天线和 40*40*4mm 的双馈天线组合而成。 该北斗 GPS 高精度定位双频内...
产品型号:ARGBG506C404C005-3816
产品尺寸:
电路板尺寸:
端子:
接头:
连接线:
安装方式:

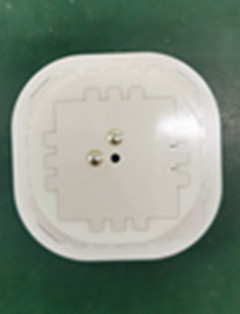

本天线为北斗GPS卫星导航高精度定位双频内置天线,可以接收GPS L1+GPS L2、BD2 B1、GLONASS L1 频段的卫星信号。天线是由50*50*6mm的双馈天线和40*40*4mm的双馈天线组合而成。
该北斗GPS高精度定位双频内置天线有如下特点:
1.满足双频高精度GNSS天线定位需求
2. 双馈天线保证天线较低的轴比
3. 可以在GPS L1+L2波段工作
4. 天线增益高,频带宽
5. 符合RoHS要求
二、天线指标 |
||||
技术要求 |
技术指标 |
备注 |
||
频率范围 |
GPS L1/GPS L2, BD2 B1, GLONASS L1 |
|
||
Frequency Range |
|
|
||
极化方式 |
RHCP |
|
||
Polarization |
|
|
||
天线增益 Antenna Gain |
仰角90度:≥ 3dBi |
在70*70 mm 接地底板上带电桥测试 |
||
|
仰角20度:≥-4dBi |
|
||
|
仰角10度:≥-7dBi |
|
||
输出驻波比 |
<2.0 |
中心频率 |
||
Output VSWR |
|
|
||
输出阻抗 |
50Ω |
|
||
Output Impendance |
|
|
||
极化方式 |
右旋圆极化(RHCP) |
|
||
Polarization |
|
|
||
天线轴比 |
仰角90度:≤ 2dB |
在70*70 mm 接地底板上带电桥测试 |
||
Axis Ratio |
仰角15度:≤ 6dB |
|
||
水平面覆盖角度 |
360° |
|
||
Horizontal Coverage |
|
|
||
|
|
|
||
三、工作环境 |
|
|
||
工作相对湿度 |
95% |
|||
Relative Humidity |
|
|||
工作温度 |
-40~+80℃ |
|||
Operating Temperature |
|
|||
储存温度 |
-45~+85℃ |
|||
Store Temperature |
|
|||
|
|
|
||
四、结构特性 |
|
|
||
天线尺寸 |
50*50*12.5mm |
|||
Dimension |
|
|||
推力 Thrust |
|
50N~100N |
||
重量 Weight |
|
≤50g |
|
