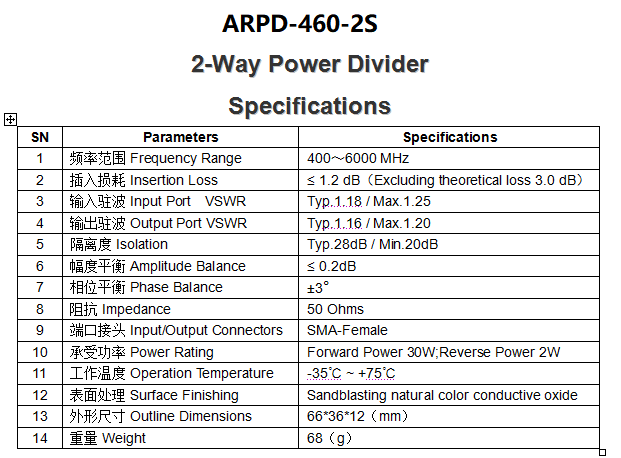

SN

Parameters

Specifications

1

频率范围Frequency Range

400～6000 MHz

2

插入损耗Insertion Loss

≤ 1.2 dB（Excluding theoretical loss 未含理论损耗3.0 dB）

3

输入驻波Input Port  VSWR

Typ.1.18 / Max.1.25

4

输出驻波Output Port VSWR

Typ.1.16 / Max.1.20

5

隔离度Isolation

Typ.28dB / Min.20dB

6

幅度平衡Amplitude Balance

≤ 0.2dB

7

相位平衡Phase Balance

±3°

8

阻抗Impedance

50 Ohms

9

端口接头Input/Output Connectors

SMA-Female

10

承受功率Power Rating

Splitter分路器用时30W; Combiner合路器用时2W

11

工作温度Operation Temperature

-35℃ ~ +75℃

12

表面处理Surface Finishing

Sandblasting natural color conductive oxide喷砂本导

13

外形尺寸Outline Dimensions

73*38*12（mm）

14

重量Weight

77（g）
