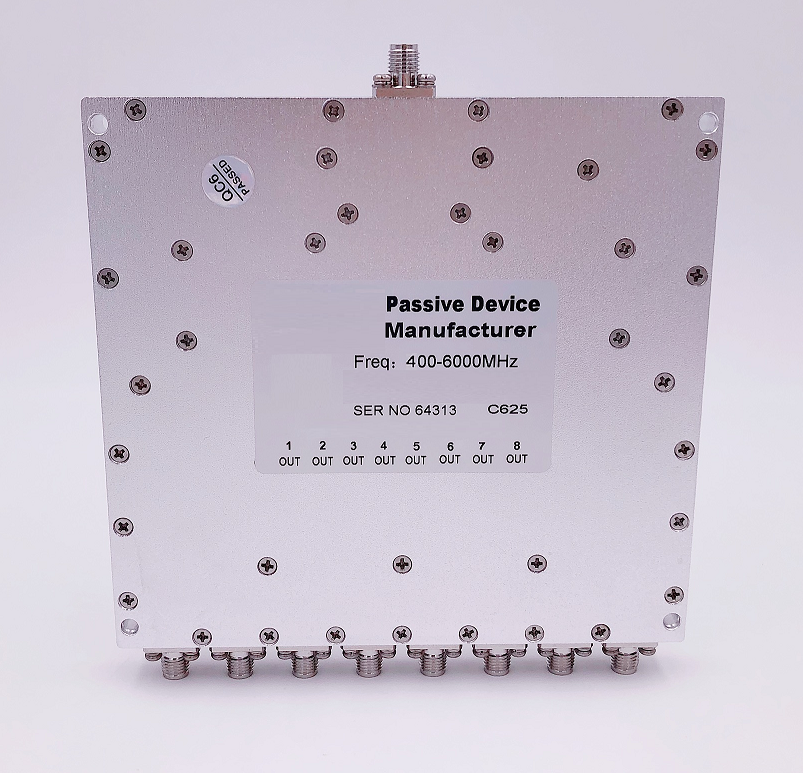

400MHz-6GHz 超宽带5G通信八路功分器

400MHz-6GHz 超宽带5G通信八路功分器

产品简介:

产品型号:

产品尺寸:

电路板尺寸:

端子:

接头:SMA

连接线:

安装方式:

400MHz-6GHz 超宽带5G通信八路功分器
400MHz-6GHz 超宽带5G通信八路功分器
400MHz-6GHz 超宽带5G通信八路功分器
400MHz-6GHz 超宽带5G通信八路功分器
产品概述 产品规格 资料下载
分享:

 一分八功分器

      SMA微带功分器全称微带功率分配器,英文名Power divider,是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件;也可反过来将多路信号能量合成一路输出,此时也称为合路器。一个功分器的输出端口之间应保证一定的隔离度。具备工作频率宽、插损小、增益及隔离度高,性能稳定等优点。



用途:



     用途广泛,可以 应用于:CDMA LTE    WIFI2.4 WIFI5.8;以及波段(1.0~2.0GHz)、S波段(2.0~4.0GHz)、波段(4.0~8.0GHz);并可以延伸使用的到:GPSBDGLONASS民用频段等生产及测试行业使用!

1、产品型号:ARPD-460-8S

2、产品名称:微带八功分器

ARPD-460-8S

8-Way Power Divider

Specifications

SN

Parameters

Specifications

1

频率范围Frequency Range

4006000 MHz

2

插入损耗Insertion Loss

3.2dBExcluding theoretical loss未含理论损耗9.0 dB

3

输入驻波Input Port  VSWR

Typ.1.18 / Max.1.35

4

输出驻波Output Port VSWR

Typ.1.15 / Max.1.25

5

隔离度Isolation

Typ.28dB / Min.20dB

6

幅度平衡Amplitude Balance

 0.4dB

7

相位平衡Phase Balance

±5°

8

阻抗Impedance

50 Ohms

9

端口接头Input/Output Connectors

SMA-Female

10

承受功率Power Rating

Splitter分路器用时30W; Combiner合路器用时2W

11

工作温度Operation Temperature

-45 ~ +85

12

表面处理Surface Finishing

Blue paint蓝色烤漆

13

外形尺寸Outline Dimensions

138*120*12mm

14

重量Weight

447g)
