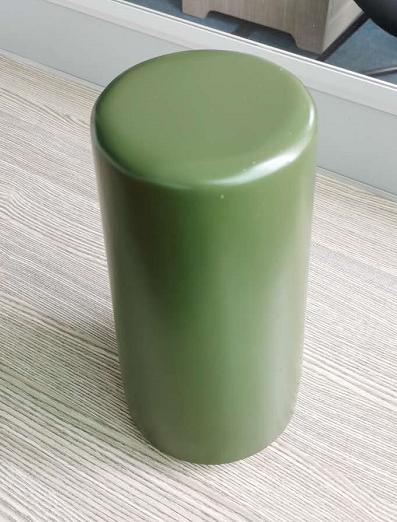

30MHz-6000MHz 超短波宽带全向监测天线

产品简介：

产品型号：ARWB-306K

产品尺寸：Φ150*286

电路板尺寸：

端子：N-Type

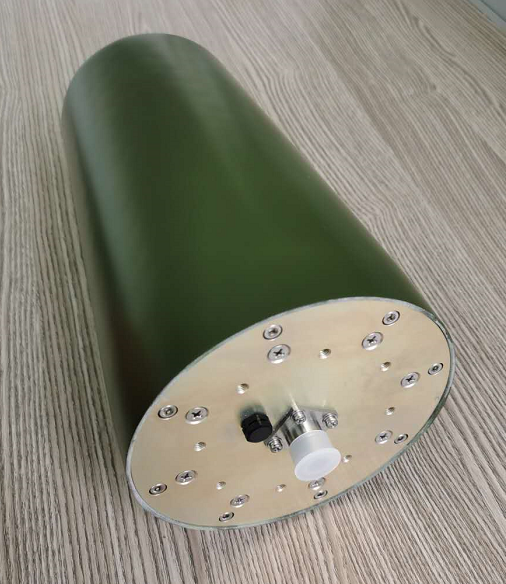

接头：N-Type

连接线：无

安装方式：抱杆安装

产品概述产品规格资料下载

² 该产品是一款超短波便携全向宽带天线，工作频率范围为30MHz～6000MHz，由全向天线和支撑三脚架组成，该全向天线具有体积小、重量轻、携带方便，操作简单的特点。

² 该产品机械性能按照国军标要求进行设计，遵从GJB150-2009 《军用装备实验室环境试验方法》进行可靠性试验测试，满足国军标野外严格的工作条件要求。

² 该产品超短波一体化宽带天线采用无源直线阵列技术、天线指标优化共扼技术、新材料的采用等技术。实现天线在30MHz～6000MHz宽频带工作范围内，具有优良的驻波比特性和较理想的增益、方向图。

² 该产品超短波一体化宽带天线适用于安全部门、部队和地方无线电管理部门，可完成各种复杂环境下的无线电信号监测、导航调度、跟踪监测、测控测量以及军事安防等工作领域，并可以用于自组网、单兵作战系统以及超短波电台通信系统，集成了各种频段和各种用途的天线的功能，从而减少天线数量和占据的空间。

内容	技术指标	备注
天线频率范围	30MHz-6000MHz
天线增益	≧-30dBi@30MHz-100MHz ≧-10dBi@100MHz-300MHz ≧ 0dBi@300MHz-600MHz ≧1dBi@600MHz-1000MHz ≧3dBi@1000MHz-3000MHz ≧1dBi@3000MHz-6000MHz
驻波比	≤2.5@30MHz-300MHz ≤2.0@300MHz-6000MHz
水平面方向图	360°
全向不圆度	≤1dB
天线极化	垂直极化
