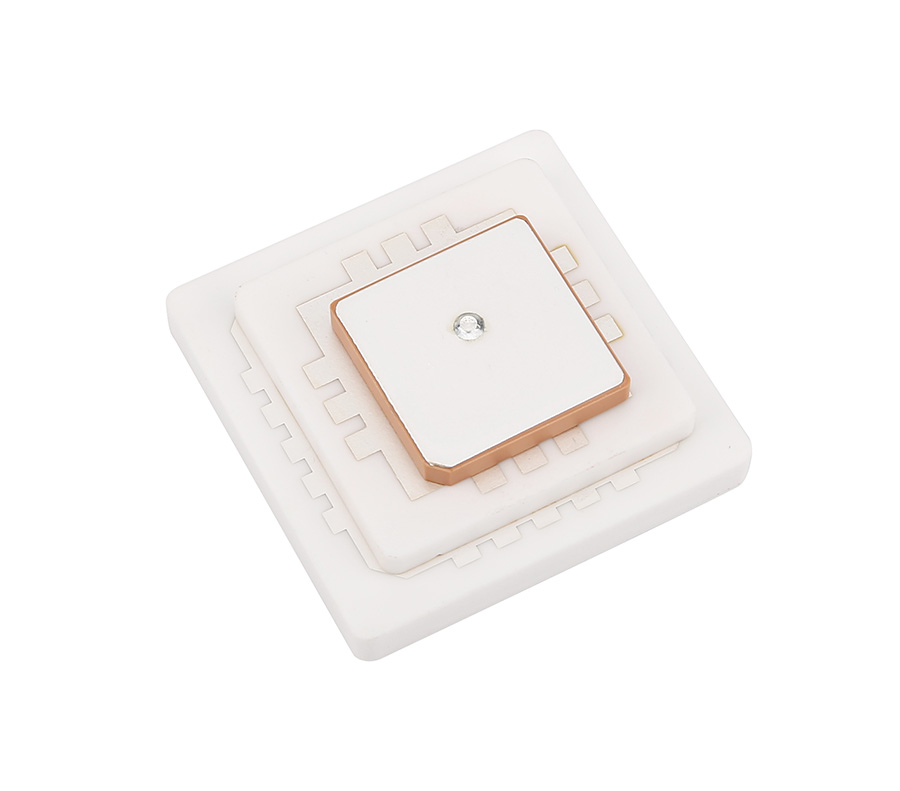

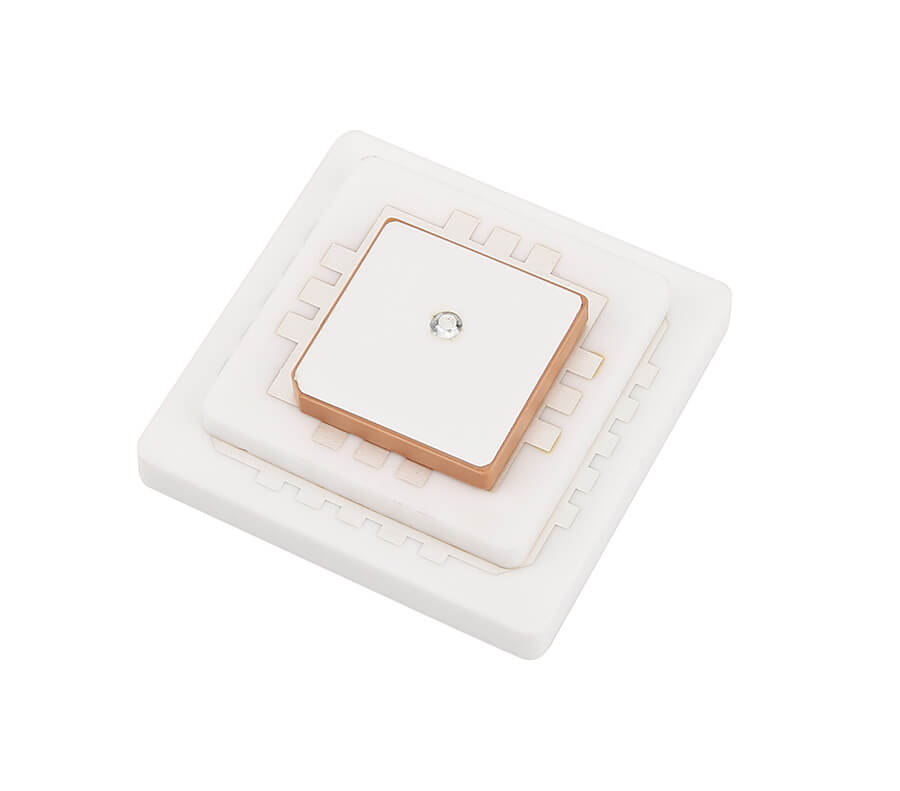

北斗一代收发北斗二代接收叠层陶瓷天线

产品简介：此天线是一款无源天线，包含北斗一代收发频段和北斗二代B3频段的接收。

产品型号：ARB3LS001

产品尺寸：35*35*15（mm）±0.5m

电路板尺寸：

端子：PIN针外露尺寸根据要求定制

接头：

连接线：

安装方式：

产品概述产品规格资料下载

1、此天线是一款涵盖北斗二代B3和北斗一代收发的三频天线，广泛应用于导航调度、跟踪监测、测控以及军事等领域。尤其适用于高速移动的系统和领域，如航空等。

2、天线部分采用叠层设计，实现多系统多频点的组合且体积小巧，外观精美。

3、天线增益高，方向图波束宽，对低仰角信号的接收效果好，确保在一些遮挡较严重的场合仍能正常收星。

技术要求	技术指标
接收频率范围 Range Of Receiving Frequency（MHz）	BD2 B3:1258-1278 S:2487~2497 L:1612~1621
极化方式 Polarization	L: 左旋圆极化(LHCP)
极化方式 Polarization	BD2 B3；L:右旋圆极化(RHCP)
天线增益 Gain（dBi）	B3：≥1.5
	S≥2.5
	L≥2.5
轴比 Axis ratio（dB）	≤6
输出驻波比 Output VSWR	<2
输出阻抗 Output impedence（ohm）	50
收发隔离度 Isolation（dB）	≥18 B3对L的极化隔离度
收发隔离度 Isolation（dB）	≥25 S对L的极化隔离
推力 Thrust	50N~100N
