产品简介:1、 此天线是一款涵盖北斗一代收发天线,广泛应用于导航调度、跟踪监测、测控以及军事等领域。尤其适用于高速移动的系统和领域,如航空等。 2、 天线部分采用叠层设计,实现多系统多频点的组合且体积小巧,外观精美...
产品型号:ARB3LS006

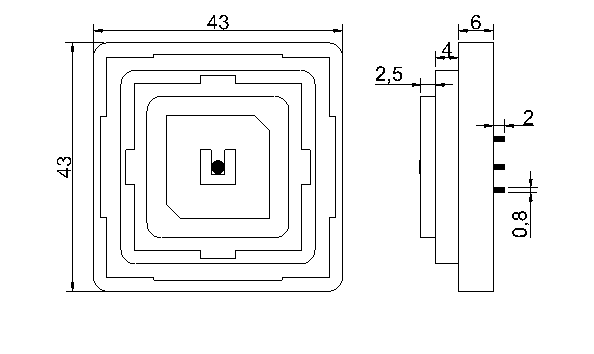

产品尺寸:
电路板尺寸:
端子:
接头:
连接线:
安装方式:
1、 此天线是一款涵盖北斗一代收发天线,广泛应用于导航调度、跟踪监测、测控以及军事等领域。尤其适用于高速移动的系统和领域,如航空等。
2、 天线部分采用叠层设计,实现多系统多频点的组合且体积小巧,外观精美。
3、 天线增益高,方向图波束宽,对低仰角信号的接收效果好,确保在一些遮挡较严重的场合仍能正常收星。
技术要求 |
技术指标 |
|
接收频率范围 Range Of Receiving Frequency(MHz) |
B3:1268.52±10.23 S:2487~2497 L:1612~1621 |
备注
|
极化方式 Polarization |
L: 左旋圆极化(LHCP) |
|
B3/S: 右旋圆极化(RHCP) |
|
|
天线增益 Gain(dBi) |
S ≥ 3.0 |
在Ф60mm地板上测试
|
L ≥ 3.0 |
||
B3 ≥ 3.0 |
||
轴比 Axis ratio(dB) |
≤ 4 |
|
输出驻波比 Output VSWR |
<2 |
在中心频率 |
输出阻抗 Output impedence(ohm) |
50 |
|
推力 Thrust |
50N~100N |
|
