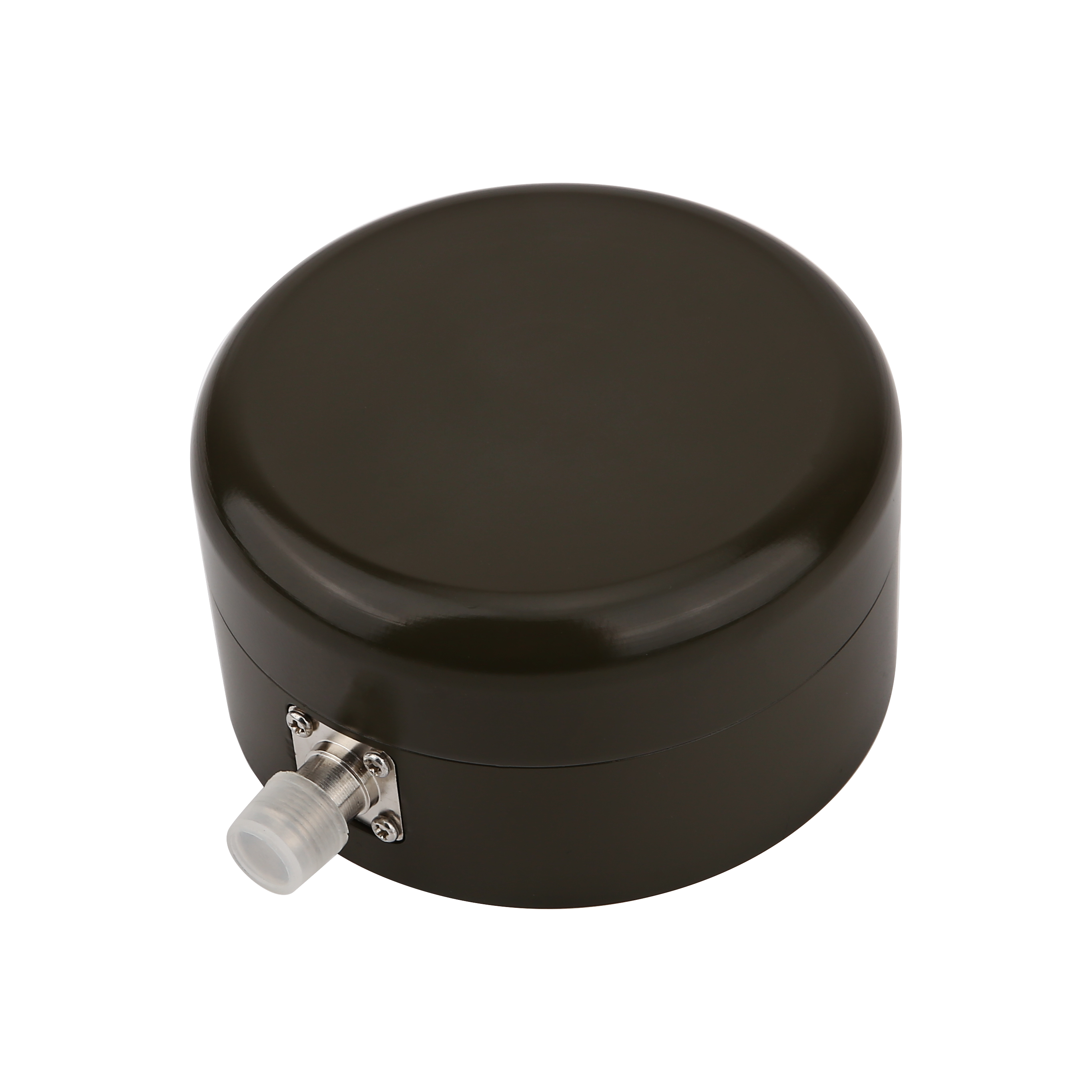

北斗卫星全频段 北斗一线通天线

北斗卫星全频段 北斗一线通天线

产品简介:此产品是一款支持北斗全系统全频点的小型多频外置式天线,可以满足目前北斗一代收发通信和北斗二代B3频段的接收要求。

产品型号:ARB3LS-4045

产品尺寸:

电路板尺寸:

端子:

接头:TNC-K

连接线:5米超柔电缆

安装方式:底部磁铁安装,吸附于金属物体上或者车顶上。

北斗卫星全频段 北斗一线通天线
北斗卫星全频段 北斗一线通天线
北斗卫星全频段 北斗一线通天线
产品概述 产品规格 资料下载
分享:

1、 产品是一款支持北斗全系统全频点的小型多频外置式天线,可以满足目前北斗一代收发通信和北斗二代B3频段的接收要求。

2、 天线部分采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小;天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,高遮挡环境仍能正常收星;具有信号稳定、体积小、重量轻、防水防尘、坚固抗震等优越性能。

3、 该产品机械性能按照国军标要求教学设计,遵从GJB150-2009 《军用装备实验室环境试验方法》进行可靠性试验测试,满足国军标野外严格的工作条件要求,为长期的野外工作提供保障。该产品可以广泛应用于导调度、跟踪监测、测控测量以及军事安防工作领域

4、 该产品采用高性能超柔软单电缆馈电,具有较小的弯曲半径,更易弯曲,显示出更好的柔软性,可以满足狭窄空间操作和弯曲要求;性能稳定可靠,功率容量大,插入损耗低,可以满足发射信号的大电流工作需要。天线功放部分带有功率检测功能,在不发射信号时可有效减小功耗延长移动终端的待机时间。


天线指标

           天线特性

工作频率

S

B3

L

发射频率 RT(MHz)





1615.68 ±4.08

接收频率 RD(MHz)

2491.75±4.08

1268.52±1.023



顶点增益(dBi)

5≥G≥4.5

4≥G≥3

4.5≥G≥4

仰角增益(20°)(dBi)

≥-3

≥-4

≥-4

仰角增益(50°)(dBi)

≥-1.5

≥-1

≥-1

极化方式

RHCP

LHCP

顶点轴比dBi

≤3

≤3

≤3

水平面覆盖角度

360°

输出驻波比

≤2.0
